產品簡介
適用范圍
CJ20系列交流接觸器(以下簡稱接觸器)，主要用于交流50Hz(或60Hz)，額定工作電壓至660V，額定工作電流至630A的電路中，供遠距離接通和分斷電路之用，并可與適當?shù)臒徇^載繼電器組合，以保護可能發生操作過負荷的電路。 接觸器符合IEC60947-4-1、GB14048.4標準。
型號含義
正常工作條件和安裝條件
周圍空氣溫度為：-5℃+40℃，24小時內其平均值不超過+35℃。
海拔高度：不超過2000m。
大氣條件：最高溫度+40℃時，空氣的相對濕度不超過50%；在較低溫度下可以允許有較高的相對 濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3級。
安裝類別：Ⅲ類。
安裝條件：安裝面與垂直面傾斜度不大于±5°。
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
主要參數及技術性能
線圈額定控制電源電壓Us為： 交流50Hz，110V、127V、220V、380V；直流：110V、220V
機械壽命：CJ20-10、16、25、40、63、100、160為1000萬次，CJ20-250、400、630為600萬次。
節電產品節電率(見表1)。
|
產品型號 |
CJ20-63~160JZ |
CJ20-630J |
CJ20-250~630JZ |
|
節電率% |
90 |
95 |
95 |
接觸器的主要參數及技術性能指標(見表2)。
| 接觸器 型號 |
額定絕緣 電壓Ui(V) |
約定自由 空氣發熱 電流lth(A) |
AC-3使用類別下可控制的三相 鼠籠型電動機的最大功率kW |
每小時操 作循環數次 /h(AC-3) |
AC-3 電壽命 (萬次) |
線圈功率 起動/保持 VA/VA |
選用的熔斷器 (SCPD)型號 | ||
| 220V | 380V | 660V | |||||||
| CJ20-10 | 690 | 10 | 2.2 | 4 | 4 | 1200 | 100 | 65/9 | RT16-20 |
| CJ20-16 | 16 | 4.5 | 7.5 | 11 | 62/9 | RT16-32 | |||
| CJ20-25 | 25 | 5.5 | 11 | 13 | 93/14 | RT16-50 | |||
| CJ20-40 | 32 | 11 | 22 | 22 | 175/19 | RT16-80 | |||
| CJ20-63 | 40 | 18 | 30 | 35 | 120 | 480/57 | RT16-160 | ||
| CJ20-100 | 63 | 28 | 50 | 50 | 570/61 | RT16-250 | |||
| CJ20-160 | 100 | 48 | 85 | 85 | 855/85.5 | RT16-315 | |||
| CJ20-250 | 250 | 80 | 132 | - | 600 | 60 | 1710/152 | RT16-400 | |
| CJ20-400 | 400 | 115 | 200 | 200 | 1710/250 | RT16-500 | |||
| CJ20-630 | 630 | 175 | 300 | - | 3578/91.2 | RT16-630 | |||
輔助觸頭的觸頭種類，數量及基本參數(見表3)。
| 接觸器型號 | 約定自由空氣 發熱電流(A) |
額定絕緣 電壓(V) |
額定工作電壓(V) | 額定工作電流(A) | 額定控制容量 | 觸頭種類數量 | |||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | ||||
| CJ20-10~40 | 10 | 690 | 380 | 220 | 0.26 | 0.14 | AC-15 100VA |
DC-13 30W |
兩常開兩常閉 |
| 220 | 110 | 0.45 | 0.27 | ||||||
| CJ20-63~160 | 10 | 380 | 220 | 0.80 | 0.27 | AC-15 300VA |
DC-13 60W |
兩常開兩常閉 | |
| 220 | 110 | 1.4 | 0.6 | ||||||
| CJ20-250~630 | 10 | 380 | 220 | 1.3 | 0.27 | AC-15 500VA |
DC-13 60W |
常開 4 3 2 | |
| 220 | 110 | 2.3 | 0.6 | 常閉 2 3 4 | |||||
接線圖

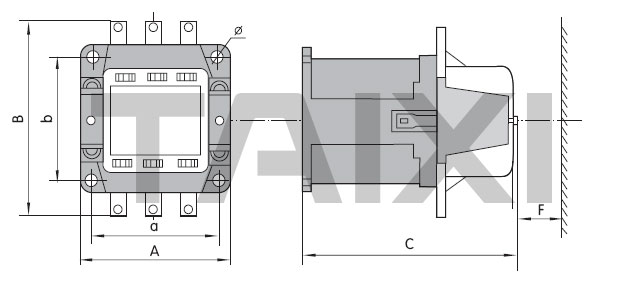

結構特點
接觸器的觸頭系統為直動式、雙斷點布置，CJ20-40A及以上輔助觸頭作為獨立組件安裝在主觸頭的兩側，在電氣上為分開的。
CJ20-10~25A 產品既可用螺釘安裝，也可用35mm標準卡軌安裝。
CJ20-10~16A產品采用雙斷點簡單開斷滅弧室，其余均采用多縱縫陶土滅弧罩或柵片滅弧罩，具有分斷能力高、可靠性高的優點。
CJ20-63~630節電產品具有直流通用節電模塊，不僅可以派生消聲節能產品或直流操作產品，而且不占用輔助觸頭，從而大大提高了產品的可靠性和壽命。
